Lo stress termico è l’insieme delle tensioni interne che si sviluppano in un materiale quando è sottoposto a variazioni di temperatura non uniformi o a condizioni che ne impediscono la libera deformazione.
Nel caso dei metalli, il fenomeno è particolarmente rilevante perché può portare a deformazioni permanenti, formazione di cricche e riduzione della resistenza meccanica. Per questo motivo, lo stress termico rappresenta un aspetto critico nei processi metallurgici, soprattutto quando sono coinvolti cicli termici intensi o ripetuti.
Comprendere come si genera e come si distribuisce all’interno del materiale è fondamentale per garantire qualità e affidabilità dei componenti. In questo contesto, la diffrazione a raggi X (XRD) consente di analizzare in modo preciso gli effetti dello stress termico, sia in termini di microstruttura sia di tensioni residue.
A chi serve analizzare lo stress termico
L’analisi dello stress termico è rilevante per tutte le aziende che progettano, producono o utilizzano componenti metallici sottoposti a cicli termici, lavorazioni meccaniche o condizioni operative critiche.
In particolare, riguarda:
- Aziende automotive e loro fornitori: produttori di componenti come alberi motore, bielle, assi a camme, ingranaggi, molle e cerchi in lega, dove le tensioni residue influenzano direttamente affidabilità e durata.
- Industria meccanica e costruzione macchine: realtà che producono parti lavorate per asportazione di truciolo, componenti strutturali o sistemi soggetti a carichi dinamici, dove è fondamentale ottimizzare i parametri di lavorazione.
- Fonderie e aziende di lavorazione metalli: produttori di getti in ghisa o alluminio e aziende che eseguono processi come imbutitura, laminazione e pallinatura, in cui lo stress termico e le tensioni residue incidono sulla qualità finale del pezzo.
- Aziende di saldatura e carpenteria avanzata: realtà che lavorano con saldature laser o a fascio di elettroni e devono garantire l’integrità dei giunti e delle strutture.
- Settore energia e infrastrutture: operatori coinvolti nella gestione di condotte gas, impianti e grandi strutture tensionate, dove è essenziale monitorare lo stress operativo direttamente in esercizio.
- Aeronautica e difesa: aziende che sviluppano componenti ad alte prestazioni e necessitano di individuare zone critiche dopo l’applicazione di carichi o cicli di lavoro intensi.
- Produttori di componenti ad alta precisione: come cuscinetti e sistemi di iniezione, dove il controllo dell’austenite trattenuta e delle tensioni residue è determinante per le prestazioni.
In tutti questi casi, analizzare lo stress termico significa prevenire difetti, migliorare la qualità e aumentare la durata dei componenti, riducendo i rischi operativi e i costi di manutenzione.
Cos’è lo stress termico nei metalli e come si genera
Lo stress termico si genera quando un materiale metallico subisce variazioni di temperatura che producono deformazioni non uniformi.
Alla base del fenomeno ci sono tre fattori principali.
La dilatazione termica è il primo elemento: tutti i metalli si espandono quando vengono riscaldati e si contraggono quando si raffreddano. Se questa variazione avviene in modo non omogeneo, si creano tensioni interne.
Il secondo fattore è rappresentato dai gradienti di temperatura. Quando una parte del componente è più calda di un’altra, ad esempio la superficie rispetto al cuore, le diverse zone si deformano in modo differente, generando uno stato tensionale.
Il terzo elemento riguarda i vincoli meccanici. Se il materiale non può deformarsi liberamente, a causa della geometria del pezzo o di condizioni di assemblaggio, le tensioni si accumulano invece di dissiparsi.
Questo fenomeno è molto comune in ambito industriale. Si verifica, ad esempio, nel raffreddamento rapido di componenti in acciaio, nei processi di saldatura, nella solidificazione dei metalli in fonderia o nei componenti soggetti a cicli termici ripetuti. In tutti questi casi, lo stress termico può compromettere la qualità e la durata del materiale.
Stress termico nei trattamenti termici industriali
Nei trattamenti termici industriali, lo stress termico è strettamente legato ai cicli di riscaldamento e raffreddamento a cui il materiale viene sottoposto.
Processi come la tempra, il rinvenimento o i raffreddamenti non uniformi generano condizioni in cui si sviluppano forti gradienti termici. In particolare, durante la tempra, la superficie del materiale si raffredda molto più rapidamente rispetto alla parte interna, creando una differenza di deformazione tra le diverse zone.
A questi effetti si aggiungono le trasformazioni microstrutturali. Il passaggio da austenite a martensite, tipico degli acciai temprati, comporta variazioni di volume che contribuiscono alla formazione di tensioni interne.
Quando queste tensioni superano il limite elastico del materiale, si verifica una deformazione plastica, che può portare a distorsioni permanenti o alla formazione di difetti.
In questo contesto, la relazione è chiara: il ciclo termico induce modifiche nella microstruttura e queste modifiche si traducono nella formazione di tensioni residue. Comprendere questo legame è fondamentale per il controllo dei processi metallurgici.
Come la diffrazione a raggi X analizza gli effetti dello stress termico
La diffrazione a raggi X consente di analizzare gli effetti dello stress termico osservando direttamente il comportamento del reticolo cristallino del materiale.

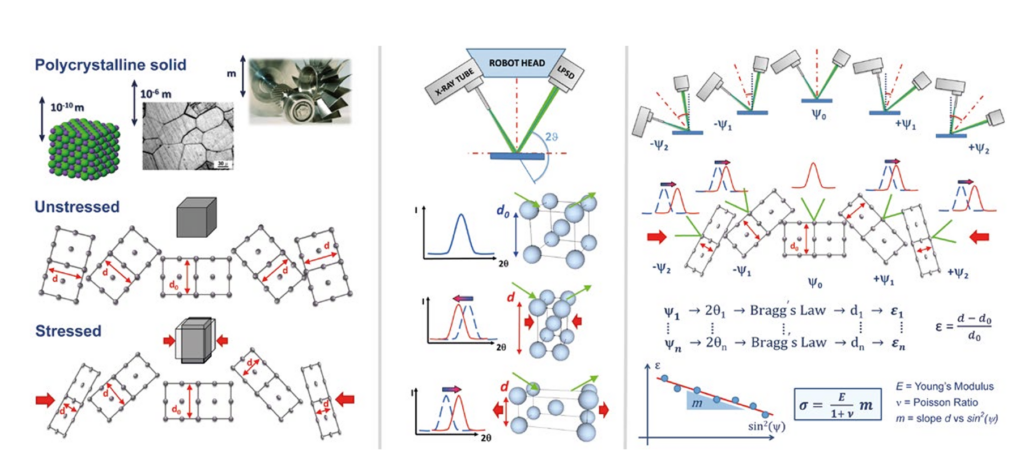

Quando un materiale è sottoposto a tensione, la distanza tra i piani cristallini cambia. Questa variazione prende il nome di deformazione reticolare ed è alla base dell’analisi XRD.
La modifica della distanza interplanare provoca uno spostamento dei picchi di diffrazione. In presenza di stress di trazione o compressione, i picchi si spostano rispetto alla loro posizione originale, fornendo un’indicazione diretta dello stato tensionale del materiale.
Per quantificare queste tensioni si utilizza il metodo sin²ψ, che permette di misurare la deformazione reticolare lungo diverse direzioni e di calcolare le tensioni residue con buona precisione.
Il principio di funzionamento può essere riassunto in modo semplice:
stress → deformazione del reticolo → spostamento dei picchi → analisi XRD
Un ulteriore aspetto fondamentale è la correlazione tra microstruttura e stato tensionale. La XRD permette infatti di mettere in relazione le trasformazioni di fase con le tensioni residue generate, offrendo una visione completa degli effetti dello stress termico.
Analisi di fase e controllo microstrutturale con i diffrattometri GNR
L’analisi degli effetti dello stress termico nei metalli non si basa su un solo strumento, ma su approcci diversi e complementari, ciascuno utile per osservare un aspetto specifico del materiale.
Da una parte ci sono gli strumenti dedicati all’analisi di fase e al controllo microstrutturale, fondamentali per capire come il ciclo termico abbia modificato la struttura del metallo. Dall’altra ci sono i sistemi progettati per la misura delle tensioni residue, cioè per quantificare direttamente lo stato tensionale lasciato dal processo termico.
Nel primo gruppo rientrano i diffrattometri GNR:
—> Scopri la gamma completa:
https://gnr.it/it/gnr_products/category/diffrazione-raggi-x/
Questi strumenti sono utilizzati per studiare le trasformazioni di fase e supportare il controllo microstrutturale del materiale dopo trattamenti termici, raffreddamenti rapidi o altri processi che possono alterarne l’equilibrio interno.
In particolare, AreX D è ottimizzato per l’analisi di fase, è conforme alla norma ASTM E 975-03 ed è impiegato nella determinazione dell’austenite trattenuta, parametro molto importante per valutare gli effetti di un trattamento termico e la stabilità del materiale.
È importante precisare che i sistemi AreX non sono strumenti dedicati alla misura diretta dello stress residuo. Il loro contributo riguarda la comprensione della microstruttura e delle trasformazioni indotte dal ciclo termico.
A questo approccio si affiancano i sistemi GNR dedicati alla misura dello stress residuo:
Questi strumenti permettono di misurare le tensioni residue nei materiali metallici, sia in laboratorio sia direttamente su componenti reali.
L’integrazione tra i due approcci consente un’analisi completa:
- l’analisi con AreX D e AreX L identifica le trasformazioni microstrutturali
- la misura con Stress X ed EDGE quantifica le tensioni residue
—> In questo modo è possibile collegare in modo diretto:
ciclo termico → microstruttura → stato tensionale
Questo approccio integrato rappresenta un elemento chiave per il controllo qualità nei processi metallurgici avanzati.
Perché il controllo dello stress termico è strategico nell’industria metallurgica
Il controllo dello stress termico è un fattore strategico in numerosi settori industriali, dove le prestazioni dei materiali devono essere garantite nel tempo e in condizioni operative spesso critiche.
- Nel settore automotive, ad esempio, la presenza di tensioni residue viene monitorata su componenti come assi a camme, bielle, alberi motore ed equalizzatori, dove anche piccole variazioni dello stato tensionale possono influire su affidabilità e durata. Allo stesso modo, l’analisi è fondamentale su ruote dentate e molle elicoidali o a balestra, soggette a carichi ciclici e sollecitazioni ripetute.
- Nel campo della produzione industriale, il controllo dello stress termico è cruciale nei processi di formatura e lavorazione. È il caso delle tensioni residue indotte dall’imbutitura profonda, tipica di elettrodomestici e parti strutturali, oppure delle lavorazioni per asportazione di truciolo, dove l’ottimizzazione dei parametri di processo consente di migliorare la resistenza meccanica dei componenti.
- Un ruolo altrettanto importante si riscontra nei trattamenti superficiali e nei processi di miglioramento delle prestazioni, come la pallinatura e la laminazione. In questi casi, la misura delle tensioni residue permette di valutare l’efficacia del trattamento e il suo contributo alla resistenza a fatica del materiale.
- Nel settore energetico e delle infrastrutture, l’attenzione si sposta verso componenti di grandi dimensioni e sistemi in esercizio. La rilevazione dello stress operativo su condotte gas o su grandi strutture tensionate consente di monitorare lo stato del materiale direttamente in condizioni reali, individuando eventuali criticità prima che si trasformino in problemi strutturali.
- Anche nei processi di fusione e saldatura, lo stress termico rappresenta un elemento chiave. La rilevazione delle tensioni residue nei getti, come parti in ghisa di macchine utensili o componenti in alluminio, permette di valutare la qualità del processo produttivo. Analogamente, l’analisi dello stress indotto dalla saldatura, sia laser sia a fascio di elettroni, è fondamentale per garantire l’integrità dei giunti.
- In ambiti ad alta specializzazione, come l’aeronautica o la difesa, l’analisi delle tensioni residue viene utilizzata per individuare zone critiche dopo l’applicazione di carichi di lavoro, contribuendo alla sicurezza e all’affidabilità dei componenti.
- Infine, l’analisi microstrutturale si integra con queste applicazioni attraverso la determinazione dell’austenite trattenuta, ad esempio su cuscinetti o parti di iniettori diesel, e attraverso studi di correlazione tra tensioni residue e resistenza meccanica, come nel caso dei cerchi in lega di alluminio.
In tutti questi contesti, il principio resta lo stesso:
controllo microstrutturale e stato tensionale = sicurezza, qualità e durata del componente
Con l’evoluzione dei materiali e dei processi produttivi, sempre più complessi e performanti, diventa quindi indispensabile adottare tecniche di analisi avanzate. La combinazione tra analisi di fase e misura delle tensioni residue, resa possibile dalla diffrazione a raggi X, rappresenta oggi uno strumento fondamentale per il controllo metallurgico avanzato.
Vuoi saperne ancora di più? Leggi i casi applicativi sul sito di GNR
FAQ
Le principali cause sono i gradienti di temperatura, i vincoli meccanici che impediscono la libera deformazione e i raffreddamenti non uniformi. Anche le trasformazioni di fase durante i trattamenti termici contribuiscono in modo significativo alla formazione dello stress termico.
La tempra genera tensioni residue elevate a causa del raffreddamento rapido e delle trasformazioni microstrutturali. Il rinvenimento viene utilizzato per ridurre queste tensioni, stabilizzando il materiale e migliorandone le proprietà meccaniche.
Lo stress termico è il fenomeno che genera le tensioni a causa delle variazioni di temperatura. Le tensioni residue sono invece lo stato tensionale che rimane nel materiale dopo che il ciclo termico è terminato.
L’austenite trattenuta influisce sulle proprietà meccaniche e sulla stabilità dimensionale del materiale. La sua analisi permette di valutare l’efficacia del trattamento termico e di prevedere il comportamento del componente nel tempo.
